Descripción de Producto

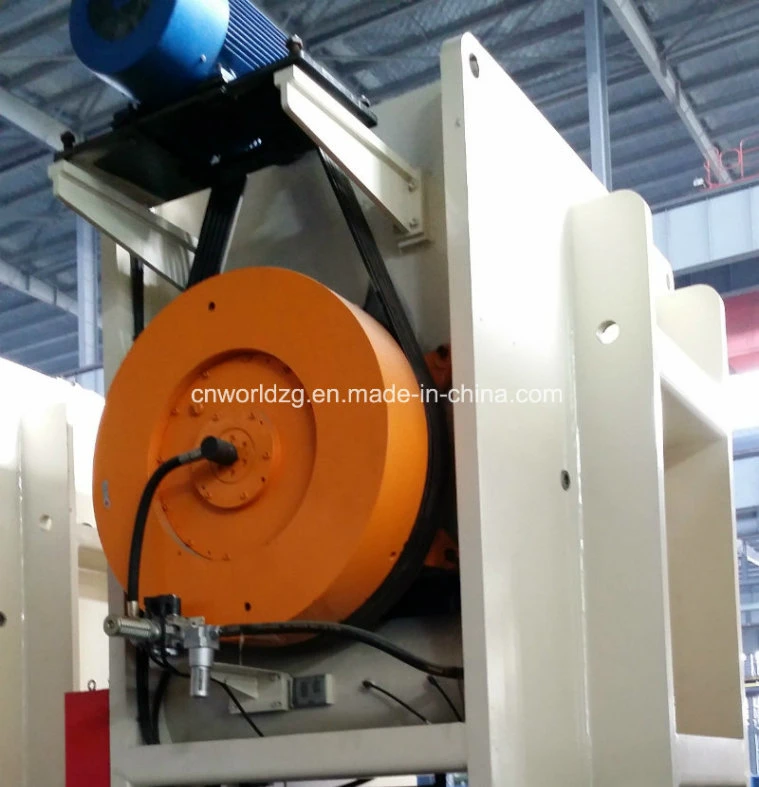

La prensa de manivela simple de lado recto JW31 es aplicable a materiales ligeros y delgados, para aplicaciones de troquelado, perforado, doblado, conformado, interconexión con línea ROT o unidad de transferencia. Marco de alta rigidez, aplicaciones adecuadas para diversos tipos de trabajos de estampado.
Características:
1. El marco de prensa fabricado en acero en una sola pieza y recocido para aliviar completamente el estrés.
2. Embrague y freno combinados enfriados por aceite.
3. Guías de ocho caras extra largas para alta precisión.
4. Control PLC, protección contra sobrecarga hidráulica, sistema de lubricación automática. 5. Ajuste motorizado de la corredera.
Equipos estándar: Equipos opcionales:
1) Embrague húmedo 1) Embrague seco
2) PLC 2) Cortina de luz
3) Bomba de protección contra sobrecarga hidráulica 3) Inversor
4) Pantalla táctil 4) Motor de velocidad variable
5) Controlador de leva 5) Pedal
6) Motor de ajuste de altura del troquel (modelos JH21-60 y superiores) 6) Cojín
7) Sistema de lubricación automática 7) Eje de alimentación automática
8) Sistema de lubricación manual 8) Alimentador NC
9) Panel de control de doble mano 9) Dispositivo de cambio rápido de troquel
10) Indicador electrónico del ángulo del cigüeñal
11) Contador predeterminado
12) Cilindros de equilibrio para la corredera y el troquel superior
13) Luz de trabajo
14) Unión para aire
15) Unión para alimentación incorrecta
16) Almohadillas absorbentes
Garantía y servicio:
- garantía de un año para toda la prensa.
- todas las piezas de repuesto están disponibles ya que producimos la mayoría de las piezas en nuestra fábrica.
- es fácil obtener las piezas eléctricas ya que todas son de marcas internacionales famosas.
- Podemos proporcionar soporte técnico por correo electrónico, teléfono o video.
- podemos enviar ingenieros para servicio, instalación o capacitación con un costo adicional razonable.
- Se proporciona un manual de operación y mantenimiento en inglés con la prensa.
- Todas las etiquetas de advertencia de seguridad y paneles de control están en inglés.
Nuestra gama de productos:
- Prensa excéntrica inclinable J23 y JH23, capacidad de 6.3 toneladas a 125 toneladas.
- Prensa de manivela simple de marco C JH21, capacidad de 25 toneladas a 400 toneladas.
- Prensa de manivela simple de lado semi-recto JH31, capacidad de 110 toneladas a 400 toneladas.
- Prensa de manivela simple de marco H JW31, capacidad de 110 toneladas a 400 toneladas.
- Prensa de doble manivela de marco en C JH25, capacidad de 110 toneladas a 315 toneladas.
- Prensa de doble manivela de marco H JW36, capacidad de 110 toneladas a 500 toneladas.
- Prensa de mesa grande de tipo cerrado JX36 con doble manivela, capacidad de 400 toneladas a 1000 toneladas.
- Prensa de engranaje tipo cerrado JS36, capacidad de 300 toneladas a 1250 toneladas.
- Prensa de engranaje tipo cerrado JS31, capacidad de 160 toneladas a 1000 toneladas.
- cizalla hidráulica
- premsa plegadora hidráulica y premsa plegadora CNC
Especificaciones de la prensa de potencia JW31:
| ARTÍCULO | CÓDIGO | UNIDAD | JW31-160 | JW31-200 | JW31-250 | JW31-315 | |
| Punto de tonelaje nominal | Pe | KN | 1600 | 2000 | 2500 | 3150 | |
| Carrera de la corredera | s | mm | 180 | 200 | 220 | 220 | |
| Punto de tonelaje nominal | mm | 6 | 6 | 6.5 | 7 | ||
| Velocidad de carrera de la corredera | Fijo | n | spm | 45 | 45 | 30 | 30 |
| Variable (opcional) | n | spm | 35-55 | 35-55 | 20-35 | 20-35 | |
| Altura máxima del troquel | H2 | mm | 400 | 450 | 500 | 550 | |
| Ajuste de la altura del troquel | t | mm | 110 | 110 | 120 | 120 | |
| Tamaño de la ventana lateral | F-B | E | mm | 650 | 750 | 800 | 850 |
| Altura | F | mm | 350 | 420 | 430 | 480 | |
| Distancia entre montantes | G | mm | 1100 | 1200 | 1300 | 1350 | |
| Tamaño de la mesa | F-B | D | mm | 650 | 750 | 800 | 850 |
| L-R | C | mm | 1000 | 1100 | 1200 | 1250 | |
| Espesor | H3 | mm | 165 | 180 | 190 | 190 | |
| Diámetro del orificio de la mesa | mm | 180 | 200 | 200 | 220 | ||
| Tamaño inferior de la corredera | F-B | b | mm | 600 | 700 | 750 | 800 |
| L-R | a | mm | 750 | 850 | 950 | 1000 | |
| Altura de la superficie de la mesa | H1 | mm | 900 | 985 | 1080 | 1075 | |
| Dimensiones generales | F-B | A | mm | 2300 | 2370 | 2480 | 2600 |
| L-R | B | mm | 1820 | 2080 | 2200 | 2260 | |
| Altura | H | mm | 3710 | 4220 | 4560 | 4610 | |
| Potencia del motor | KW | 15 | 18.5 | 22 | 30 | ||
| Presión de aire | Mpa | 0.5 | 0.5 | 0.5 | 0.5 | ||
| ARTÍCULO | CÓDIGO | UNIDAD | JW31-400 | JW31-500 | JW31-630 | |
| Capacidad nominal | Pe | KN | 4000 | 5000 | 6300 | |
| Carrera de la corredera | s | mm | 250 | 250 | 250 | |
| Punto de tonelaje nominal | mm | 8 | 8 | 10 | ||
| Velocidad de carrera de la corredera | Fijo | n | spm | 25 | 20 | 20 |
| Variable (opcional) | n | spm | 20-30 | 15-25 | 15-25 | |
| Altura máxima del troquel | H2 | mm | 600 | 650 | 650 | |
| Ajuste de la altura del troquel | t | mm | 120 | 120 | 120 | |
| Tamaño de la ventana lateral | F-B | E | mm | 900 | 1000 | 1100 |
| Altura | F | mm | 520 | 650 | 650 | |
| Distancia entre montantes | G | mm | 1450 | 1650 | 1800 | |
| Tamaño de la mesa | F-B | D | mm | 900 | 1000 | 1200 |
| L-R | C | mm | 1350 | 1500 | 1700 | |
| Espesor | H3 | mm | 200 | 220 | 220 | |
| Diámetro del orificio de la mesa | mm | 220 | 220 | 220 | ||
| Tamaño inferior de la corredera | F-B | b | mm | 850 | 950 | 1200 |
| L-R | a | mm | 1100 | 1250 | 1400 | |
| Altura de la superficie de la mesa | H1 | mm | 1090 | 1090 | 1260 | |
| Dimensiones generales | F-B | A | mm | 2690 | 2880 | 4000 |
| L-R | B | mm | 2480 | 2700 | 2780 | |
| Altura | H | mm | 4960 | 5420 | 6100 | |
| Potencia del motor | KW | 37 | 45 | 75 | ||
| Presión de aire | Mpa | 0.5 | 0.5 | 0.5 | ||
